系統介紹:
礦用皮帶集控系統是一種集成化、智能化的礦山運輸管理系統,旨在提高礦山生產效率和安全性。該系統由控制主站、分站、控制箱及其他現場設備組成,通過礦用光纖和傳輸接口將數據信息上傳至井上計算機或中心站,實現數據分析和遠程監控。

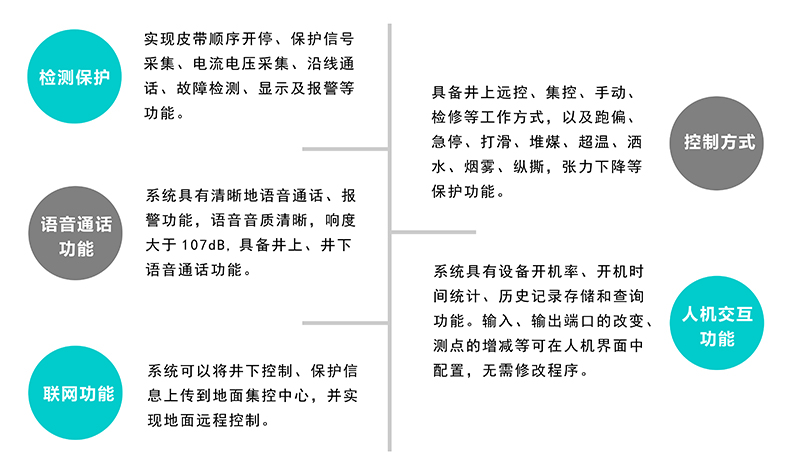

系統功能:
技術優勢:
? 采用智能監控、變頻調速技術,實現多皮帶運輸機的鏈鎖控制、皮帶保護、異物監測、煤流平衡等功能
? 通過安裝各類傳感器,實時檢測電機、軸承的溫度、振動、煤倉高度、皮帶煤流分布狀態,預留多種通信接口,實現數據共享、存儲、智能聯動
? 優化集控主機布局,加裝傳感器,通過萬兆環網實現數據及圖像信息實時上傳至地面服務器,網絡實現上下游皮帶鏈鎖啟停

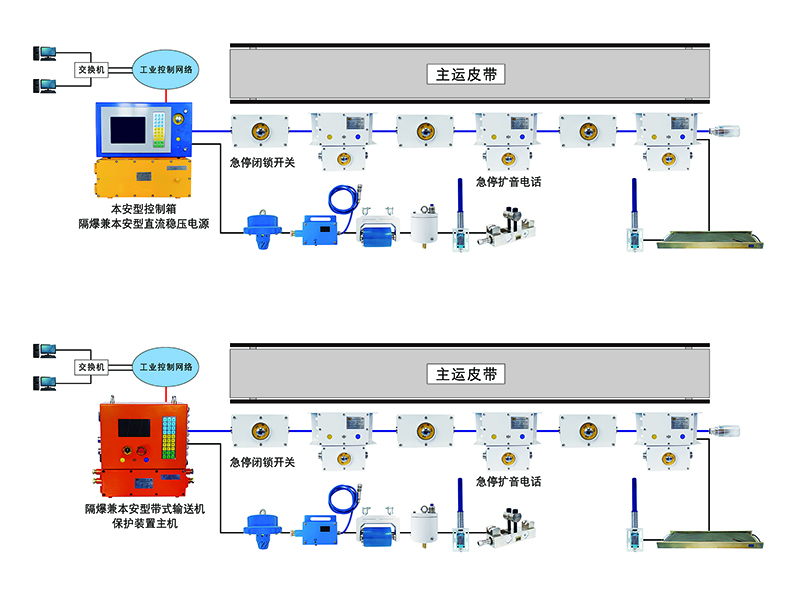

應用場景一、單條皮帶
在帶式輸送機機頭位置設置KTC205-Z礦用本安型控制器和KDW127/18礦用隔爆兼本安型直流穩壓電源?;蛟O(shè)置KHP382-Z礦用隔爆兼本安型帶式輸送機保護裝置主機。
配置有煙霧、溫度、速度、堆煤、跑偏、撕裂、急停等保護傳感器,實時監測和語音報警,并在顯示屏上進行顯示。沿線每50m安裝一臺本安型急停閉鎖開關,每100m安裝一臺拉線急停擴音電話,具有信號打點、語音擴播、語言報警及緊急停車功能。皮帶沿線安裝跑偏傳感器和機尾安裝撕裂傳感器就近接入拉線急停擴音電話。沿線尾端安裝KTC205-ZD礦用本安型終端,檢測系統數據和末端電壓。
在煤倉上口安裝一臺礦用本安型雷達料位計,用于測量煤倉煤位.在煤倉下口安裝一臺礦用本安型遠控擴音電話,用于控制給煤機。

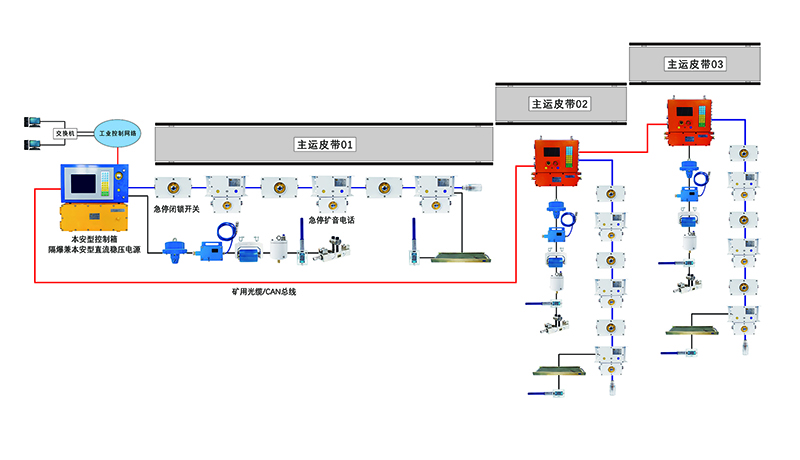

應用場景二、一主多從控制多條皮帶
一臺主機和多臺從機,通過網絡/CAN總線可實現多部皮帶的集控及就地控制,包含沿線的給煤機、電液閘門、振動篩、梨式分煤器、破碎機等設備的控制。
井上集控中心對井下各設備的監測控制功能。
應用效果:
?實現集中控制、減人提效,為礦井智能化建設、走“低成本、高質量”之路打下堅實基礎,助力礦井智能化驗收。
?改善礦工工作環境,提升工作效率和企業人力成本,成為現代化礦井必備設備之一。
?提高皮帶機運輸效率,助推礦井智能化、自動化建設,向無人化守值邁進一大步。
?礦用皮帶集控系統的應用不僅提高了礦山生產的安全性和效率,還為礦井的智能化建設和無人化守值目標的實現提供了堅實的技術支持。
