系統介紹：

    礦用皮帶集控系統是一種集成化、智能化的礦山運輸管理系統，旨在提高礦山生產效率和安全性。該系統由控制主站、分站、控制箱及其他現場設備組成，通過礦用光纖和傳輸接口將數據信息上傳至井上計算機或中心站，實現數據分析和遠程監控。

系統功能：

技術優勢：

? 采用智能監控、變頻調速技術，實現多皮帶運輸機的鏈鎖控制、皮帶保護、異物監測、煤流平衡等功能

? 通過安裝各類傳感器，實時檢測電機、軸承的溫度、振動、煤倉高度、皮帶煤流分布狀態，預留多種通信接口，實現數據共享、存儲、智能聯動

? 優化集控主機布局，加裝傳感器，通過萬兆環網實現數據及圖像信息實時上傳至地面服務器，網絡實現上下游皮帶鏈鎖啟停

應用場景一、單條皮帶

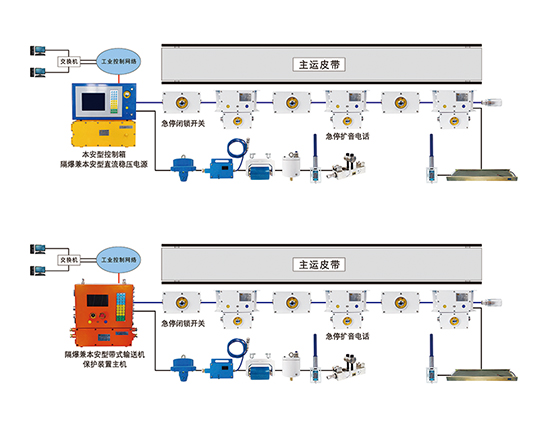

    在帶式輸送機機頭位置設置KTC205-Z礦用本安型控制器和KDW127/18礦用隔爆兼本安型直流穩壓電源?；蛟O(shè)置KHP382-Z礦用隔爆兼本安型帶式輸送機保護裝置主機。

    配置有煙霧、溫度、速度、堆煤、跑偏、撕裂、急停等保護傳感器，實時監測和語音報警，并在顯示屏上進行顯示。沿線每50m安裝一臺本安型急停閉鎖開關，每100m安裝一臺拉線急停擴音電話，具有信號打點、語音擴播、語言報警及緊急停車功能。皮帶沿線安裝跑偏傳感器和機尾安裝撕裂傳感器就近接入拉線急停擴音電話。沿線尾端安裝KTC205-ZD礦用本安型終端，檢測系統數據和末端電壓。

    在煤倉上口安裝一臺礦用本安型雷達料位計，用于測量煤倉煤位.在煤倉下口安裝一臺礦用本安型遠控?cái)U(kuò)音電話，用于控制給煤機。

應用場景二、一主多從控制多條皮帶

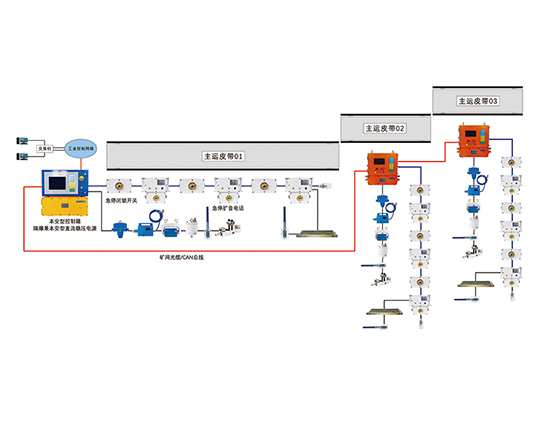

    一臺主機和多臺從機，通過網絡/CAN總線可實現多部皮帶的集控及就地控制，包含沿線的給煤機、電液閘門、振動篩、梨式分煤器、破碎機等設備的控制。

    井上集控中心對井下各設備的監測控制功能。

應用效果：

?實現集中控制、減人提效，為礦井智能化建設、走“低成本、高質量”之路打下堅實基礎，助力礦井智能化驗收。

?改善礦工工作環境，提升工作效率和企業人力成本，成為現代化礦井必備設備之一。

?提高皮帶機運輸效率，助推礦井智能化、自動化建設，向無人化守值邁進一大步。

?礦用皮帶集控系統的應用不僅提高了礦山生產的安全性和效率，還為礦井的智能化建設和無人化守值目標的實現提供了堅實的技術支持。

用于多部或單部皮帶機的集控和單控，實現多部皮帶逆煤流啟車、順煤流停車，或者順煤流啟車、逆煤流停車。結合煤流檢測傳感器和變頻裝置實現有煤?jiǎn)④?、無煤停車，煤量大皮帶運轉速度快，煤量小皮帶運轉速度慢等智能控制，實現無人值守的同時大限度達到節能和減少皮帶及電機損耗的目的。

1  本系統具有井上遠控、井下集控、手動、檢修（就地、檢修、點動）等四種工作方式。

1.1  上位機遠控：利用井上上位機對井下設備按照設定原則進行控制。

1.2  集控方式：在井下集控點操作臺對皮帶和設備進行一鍵式啟車、停車全過程的控制和監測。

1.3  手動：在井下集控點由本司機根據生產對各條皮帶或設備進行逐一發出開、停車指令。打破啟停的聯鎖順序。

1.4  檢修：此方式為人工在各個皮帶機頭進行手動操作，主要用于檢修試車使用。

2  檢測保護功能

   具有保護功能：跑偏、急停、打滑、堆煤、超溫、灑水、煙霧、縱撕，張力下降等保護監測功能。

2.1  膠帶跑偏保護

    膠帶跑偏開關用于運輸機膠帶跑偏檢測和保護，成對使用。對具體的跑偏位置進行顯示。

2.2  速度檢測、打滑和超速保護

    速度檢測傳感器用于檢測膠帶輸送機速度，實時顯示皮帶運行速度值，實現低速打滑和超速保護。

2.3  沿線急停閉鎖和故障位置檢測

    急停閉鎖開關用于膠帶輸送機沿線緊急閉鎖保護，同時能顯示故障性質和位置。

2.4  堆煤檢測

    煤位傳感器一般吊掛在機頭膠帶卸載處或機頭的煤倉內，當卸載點發生堆煤時，滯留的積煤觸及探測傳感器，使它發生報警并停車。

2.5  溫度檢測

    溫度檢測傳感器用于測量電機和減速機等設備的外殼溫度，超溫時根據設定進行停車并啟動電磁閥進行灑水降溫。

2.6  自動灑水滅火

    當煙霧傳感器或溫度傳感器動作時，超溫灑水電磁閥可由PLC控制輸出點根據接收到的信號來控制灑水。

2.7  煙霧檢測

    煙霧傳感器傳感器安裝在驅動滾筒的斜上方（下風），當膠帶和滾筒打滑冒煙時，報警并急停，同時自動控制滅火灑水。

2.8  膠帶縱向撕裂保護

    傳感器安裝在裝載點（給煤機和給煤皮帶）的位置，當膠帶發生縱撕故障，傳感器動作，報警并急停。

2.9  膠帶張緊力檢測

    張力傳感器通過緊帶鋼纜壓緊，通過應力變送器轉換輸出張力信號，當皮帶的張緊力不符合要求時，礦用PLC能自動報警并停車。

2.10  煤倉煤位檢測

    雷達料位計計能監測并顯示煤倉的煤位，并能對倉滿和倉空進行報警保護。
